Terminator B550M 2.5G
- Fornecimento de energia aprimorado de 6 fases
- R5 5600X estável OC 4.6Ghz
- XMP 3800MHz
- Armadura de resfriamento de liga
- 2.5G Ethernet
- PCIE 4.0
OVERVIEW
MS-Terminator B550M 2.5G
RT8894
Potência PWM
Fornecimento de controle
2,5G
Ethernet
4,2GHz
R5 3600
Overclocking estável
3800MHz
Memória XMP
Overclocking
Estágio de potência de 6 fases
PWM RT8894
HDMI
VGA
USB3.1
Ethernet 2.5G
Áudio HD 5.1
PCIE x 16
PCIE x 1
Áudio
Aprimoramento
Áudio personalizado
Capacitores
Aprimorado
fonte de alimentação
24 MOS
DDR4 duplo
XMP-3800MHz
PCIE4.0 M.2
(2242/2280,
SATA/NVME)
SATA 6GB/s
Chipset

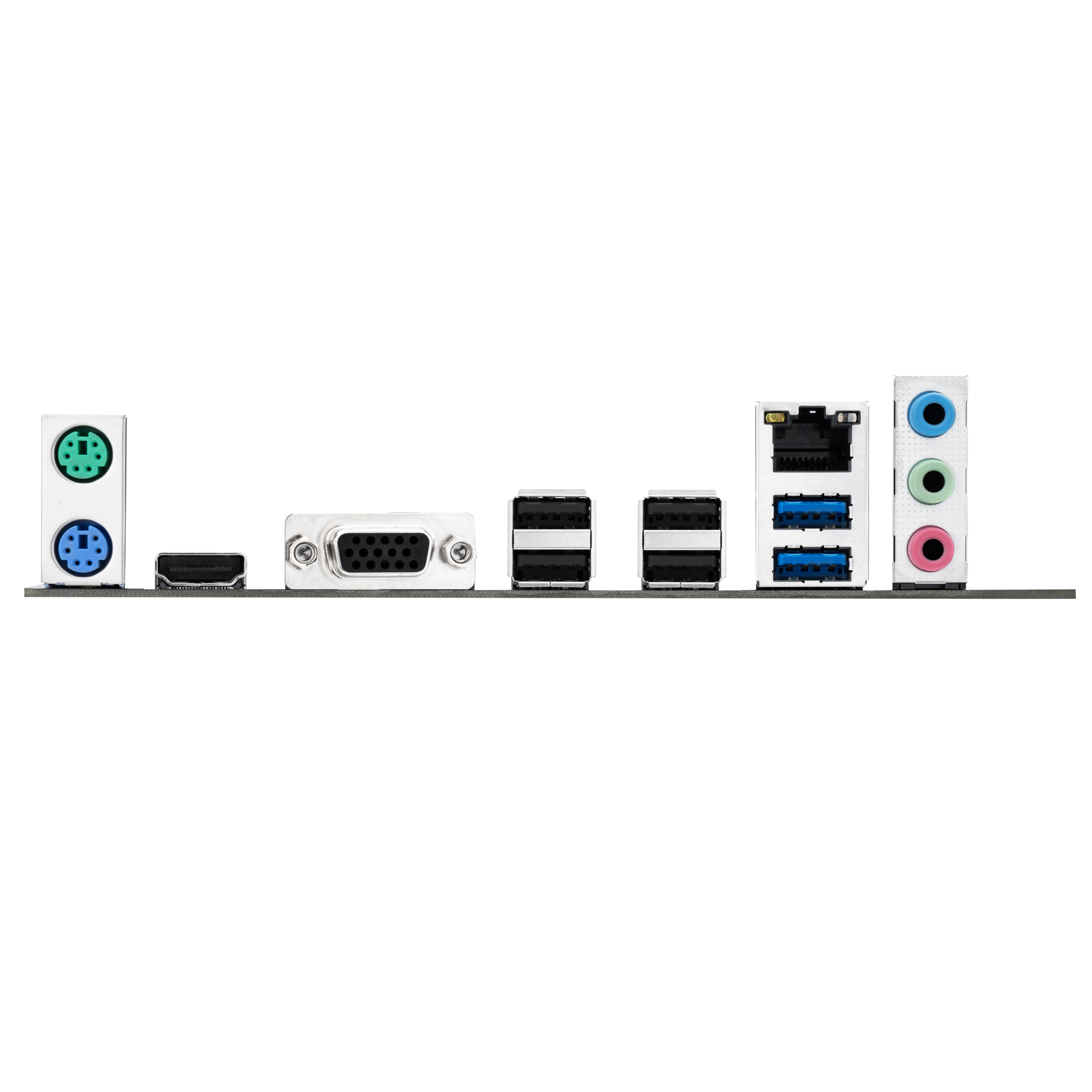

USB 3.1 frontal
PS/2
HDMI
VGA
USB2.0
USB2.0
USB3.1
Ethernet 2.5G
Áudio HD
PWM POWER CONTRAL
-O mesmo que argamassa
Adote Richtek RT8894 consistente com argamassa, mais estável
ENERGIA DIGITAL DE 6 FASES
R22 Ultra Baixo
Temperatura
Bobina Sólida
Indutor de estado
24 baixo
Interno
Resistência
MOS
OVERCLOCK ESTÁVEL
Esquema de controle da fonte de alimentação PWM RT8894 +
Fonte de alimentação digital de 6 fases + 24 MOS
= R5 5600X com overclock estável para 4,6 GHz.
3,6 GHz
4,6GHz
XMP 3800MHz
Memória XMP até 3800MHz 1:1:1 modelo - Menor latência
DISSIPADOR DE CALOR GRANDE
A placa-mãe adota um calor de liga recém-projetado
armadura de dissipação - aumentando mais área de dissipação de calor
Dissipadores VRM com
Por baixo das almofadas térmicas
Dissipadores ocos Southbridge
SLOT M.2 DE ALTA VELOCIDADE
Equipado com slots PCIE4.0 M.2
-Velocidade de transmissão de dados até 6400mb/s
ALTA VELOCIDADE PCIE4.0
2 AÇO INOXIDÁVEL
SLOTS PARA PLACAS GRÁFICAS
Melhorar efetivamente o suporte para grandes
e placas gráficas pesadas, prolongam a vida útil dos slots
SPECIFICATION
- CHIPSET
- AMD® B550 Chipset
- CPU (Max Support)
- AMD Socket AM4, support for: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors
- MEMORY
- 2x DDR4, Maximum Memory Capacity 64GB
Memory Support DDR4 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MHz
Supports AMD® A-XMP OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x VGA
*Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types.
- EXPANSION SLOT
- 1x PCIe 4.0 x16 slot
1x PCIe 3.0 x4 slot
1x PCIe 3.0 x1 slot
- STORAGE
- M.2 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
4x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
*Rear USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
- LAN
- Realtek® RTL8125BG 2.5G LAN
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
2x System Fan
1x PS/2 interface
1x M.2 slots (Key-M)
4x SATA 6Gb/s ports
1x 4-Pin SPEAKER
1x Front Audio
1x COM_A Port
1x 9-Pin DEBUG_CON
1x CLR CMOS
- LED FEATURE
- Without Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- M-ATX
245mm x 200mm
