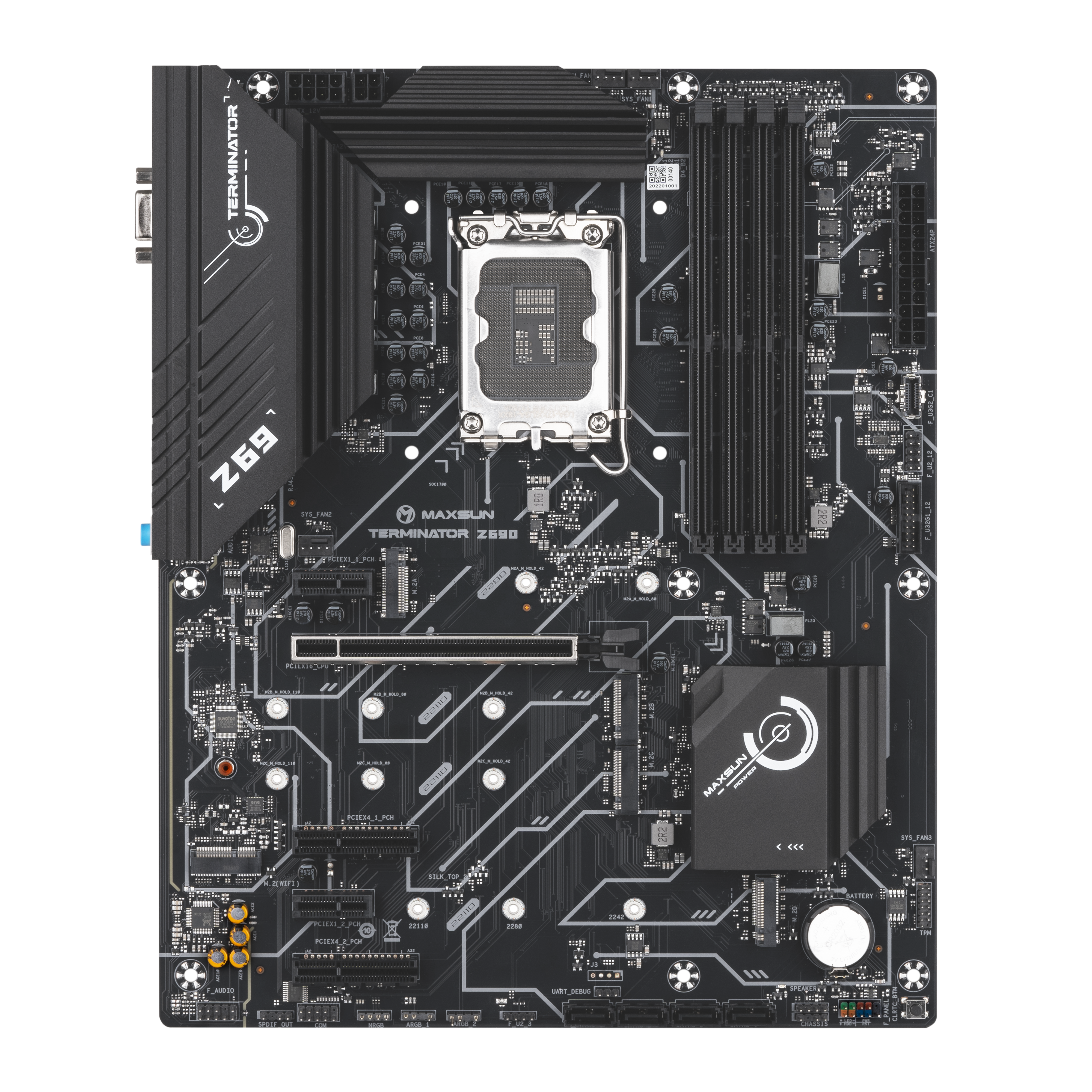

Terminator Z690 D4


  • Fonte de alimentação aprimorada de fase 8+1+1
  • Alta especificação Dr. Mos
  • Baixa temperatura da fonte de alimentação e mais estável
  • Acesso a 3 dispositivos PCIe completos
  • Suporte para 4 unidades de estado sólido M.2
  • 1 interface NIC sem fio M.2
  • Interface completa sem conflitos
Overview
Specification
Support

50A Dra. Mais

Fonte de alimentação de 10 fases
(Controle PWM)

2 dissipadores de calor

6* USB3. 2 (5G)

Placa de rede sem fio
Interface

4* M. 2 (PCIE4. 0 X 4)

4* DDR4 (5000MHz+)

Frente 10G TypeC

PCIE4. 0 X 16 Slots

2* PCIE3. 0 X 4 Slots Abertos

Luzes de depuração distribuídas

2* ARGB + 1* NRGB

DP

HDMI

VGA

HDMI

2. Ethernet 5G

6*USB3. 2 Gen1

Áudio HD

Dra. Mos FONTE DE ALIMENTAÇÃO

SIC654 Dra. MOS
Único 50A,
transportar facilmente o processador de 16 núcleos

Fonte de alimentação de 10 fases
PCB de menor resistência

Complete IMPV9. 1
LGA 1700

Dra. Mais
VS
Design Tradicional

Mosfet lateral alto

Enviar IC

Mosfet do lado inferior

3 em 1
design

1/4
do tamanho
do tradicional

3X
densidade de potência

Lado baixo
MOSFET

Enviar IC

Lado alto
MOSFET

Maxsun B660M

Design Tradicional

MAIS EFICIENTE
ESTRUTURA DE DISSIPAÇÃO DE CALOR

Reforço de grande área de aço inoxidável

Estrutura de dissipação de calor do cume do pico

Área de troca de calor

Estrutura do cume do pico

Estrutura comum

Roteamento de memória eficiente

Otimização profunda do BIOS
Potencial de Engrenagem 1-4266MHz (OC)

Fiação aprimorada DaisyChain (Quatro slots de canal duplo)

PCB de 8 camadas, suporte 5000MHz+ (OC)

Várias extensões

PCIe3. 0X1

PCIe4. 0X4

PCIe4. 0X16

PCIe4. 0 X4(22110)

PCIe4. 0 X4(22110)

M. 2

PCIe3. 0X4

PCIe3. 0X1

PCIe4. 0 X4+SATA(22110)

PCIe3. 0X4

(Todas as interfaces são livres de conflitos)

5* M. 2 slots
(4* slots SSD e 1* slots de placa sem fio)

PCle3. 0X4 (soquetes abertos)
-permitir fisicamente 3 cartões mais longos ao mesmo tempo

PCle4. 0X16 (reforço de aço inoxidável)
-durável e vida útil mais longa

Repensar extensões eficazes
A placa gráfica de 3 slots não bloqueia os slots PCIE

Design Estável ReSafe

Como tornar sua placa-mãe mais durável?

PCB de 8 camadas
Umidade duplamente reforçada
revestimento de barreira

Sinal aprimorado + aprimorado
resistência à umidade

Uso mais estável a longo prazo

Temperatura múltipla
monitoramento e
pontos de proteção

Proteção mais detalhada

Interface de CPU de 8 pinos
Contato de pino aprimorado
Menor impedância

Soldagem Aprimorada PCIE
Resistente, estável e
resistente a plugues

Aço Inoxidável Austríaco

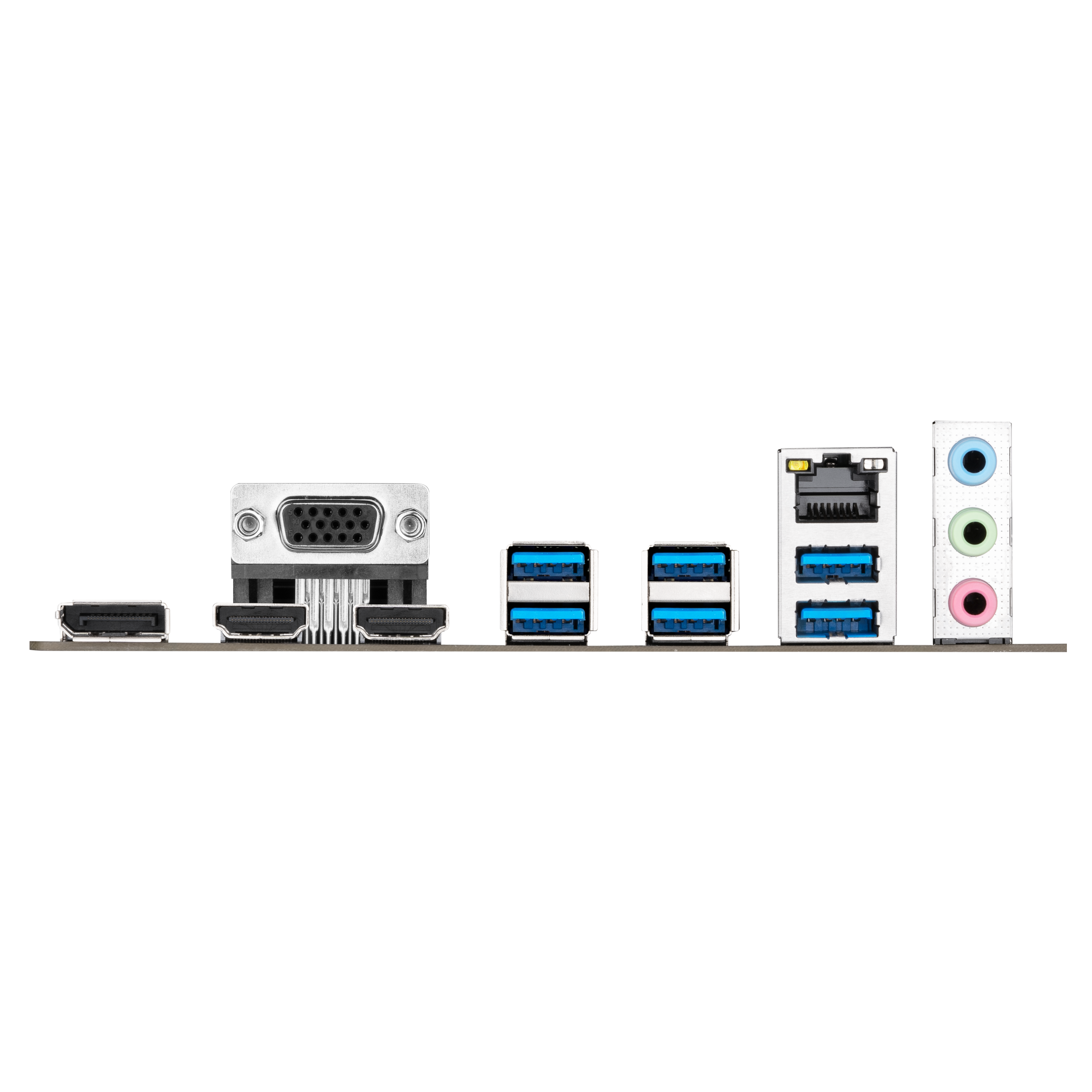

Interface IO

Mais durável e
resistente à ferrugem

ESD independente
Chip em E/S

Reduzindo significativamente
interferência tática

2. Filtro integrado 5G
Placa de Rede

Rede mais estável
Sinal

Potência de memória dupla
Circuito de proteção de alimentação

Design amigável para bricolage

LED de depuração

Fã distribuído
interface

Gráficos maiores
clipe de cartão

Cor do painel frontal
zoneamento - fácil para fiação

Clr com um clique
Botões Cmos

Pinos perfeitos no painel frontal

  • CHIPSET
  • INTEL Z690
  • CPU
  • Supports 12th/13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors
    LGA 1700
  • MEMORY
  • 4x DDR4, Maximum Memory Capacity 128GB
    Memory Support DDR4 3200+(OC)/ 2933(OC)/ 2666(OC)/ 2400(OC) MHz
    Supports Intel® XMP 2.0 OC
    Supports Dual-Controller Dual-Channel mode
  • ONBOARD GRAPHICS
  • 1x DisplayPort 1.4
    2x HDMI™port
    *HDMI™ port supports up to 4K@30Hz
    1x VGA
    *Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
    *Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
  • EXPANSION SLOT
  • 1x PCIe 4.0 x16 slot
    2x PCIe 3.0 x4 slot
    2x PCIe 3.0 x1 slot
  • STORAGE
  • M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
    M.2_2 slot (Key M), type 2280/22110 (supports PCIe 4.0 x4 mode)
    M.2_3 slot (Key M), type 2280/22110 (supports PCIe 4.0 x4 mode)
    M.2_4 slot (Key M), type 2280/22110 (supports PCIe 4.0 x4 mode)
    4 x SATA 6Gb/s ports
  • RAID
  • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
  • USB
  • *Front USB (Total 6 ports)
    1x USB 3.2 Gen2 Type C
    2x USB 3.2 Gen1 Type A
    3x USB 2.0
    *Rear USB (Total 6 ports)
    6x USB 3.2 Gen1 Type A
  • LAN
  • Realtek® RTL8125B 2.5G LAN
  • AUDIO
  • Realtek® ALC897 Codec
    5.1-Channel High Definition Audio
  • INTERNAL I/O
  • 1x 24-pin Power Connector(ATX_PWR)
    1x 8+4-pin Power Connector(CPU_PWR)
    1x CPU Fan
    4x System Fan
    4 x M.2 slots (Key-M)
    4x SATA 6Gb/s ports
    1x M.2 slots (Key-E)
    1x 4-Pin SPEAKER
    2x 5V 3-Pin ARGB
    1x 12V 4-Pin RGB
    1x 2-pin Clear CMOS
    1x Front Audio
    1x COM_A Port
    1x TPM pin header(Support TPM 2.0)
  • LED FEATURE
  • 4x Distributed Debug LED
  • OPERATING SYSTEM
  • Support for Windows® 11 64-bit, Windows® 10 64-bit
  • FORM FACTOR
  • ATX
    305mm x 245mm
