Terminator B550M 2.5G
- 6 相增强型电源
- R5 5600X 稳定超频 4.6Ghz
- XMP 3800MHz
- 合金冷却装甲
- 2.5G 以太网
- PCIE 4.0
OVERVIEW
MS-
PWM 功率控制
相同
RT8894 PWM供电控制方案+
配备PCIE4.0 M.2插槽
2 不锈钢
有效提高对大型
SPECIFICATION
SUPPORT
OVERVIEW


MS-Terminator B550M 2.5G
RT8894
PWM 电源
电源控制
2.5G
以太网
4.2GHz
R5 3600
稳定超频
3800MHz
XMP
超频
6 相功率级
PWM RT8894

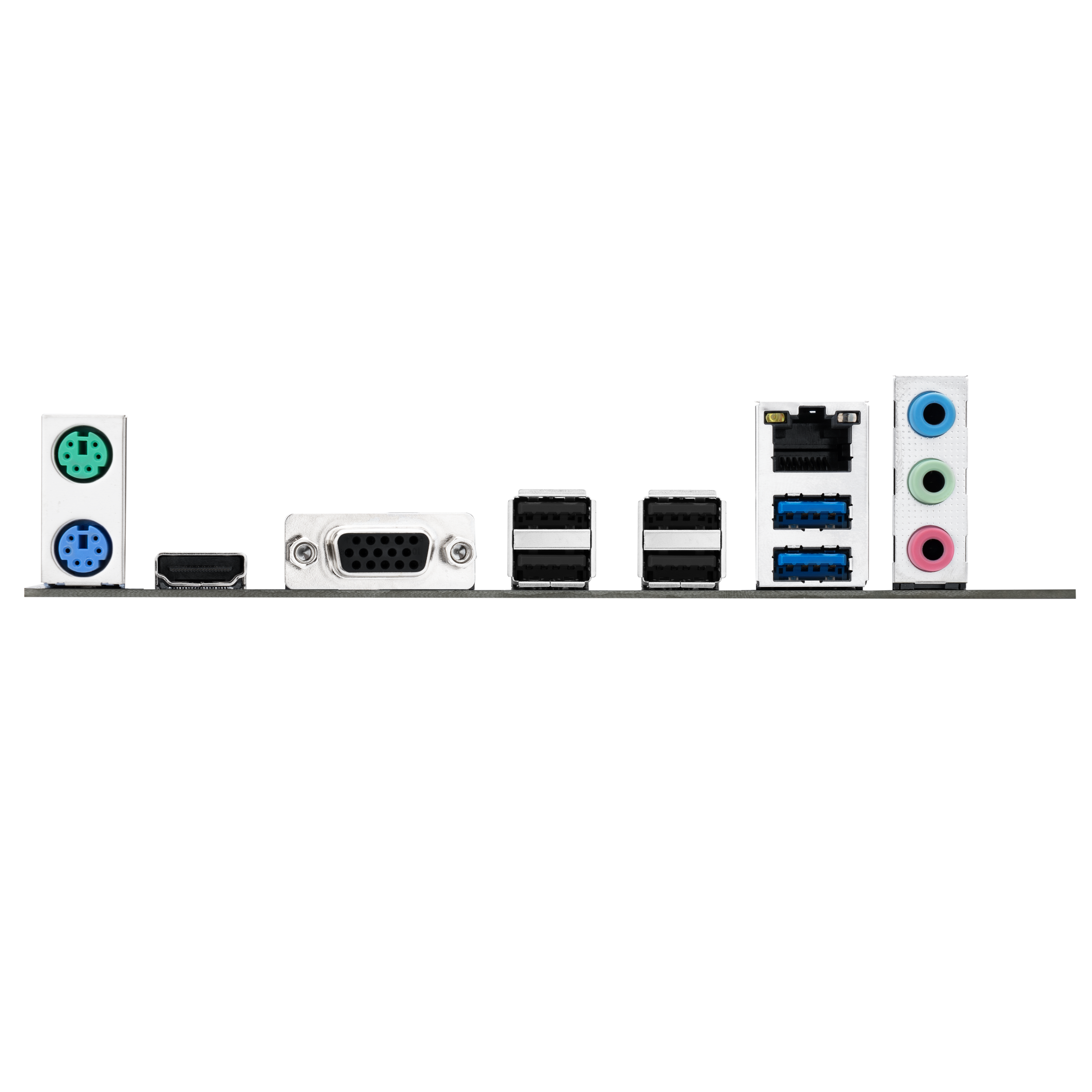

HDMI
VGA
USB3.1
2.5G 以太网
5.1 高清音频
PCIE x 16
PCIE x 1
音频
增强
自定义音频
电容器
增强
电源
24MOS管
双 DDR4
XMP-3800MHz
PCIE4.0 M.2
(2242/2280,
SATA/NVME)
SATA 6GB/秒
芯片组
前置 USB 3.1
PS/2
HDMI
VGA
USB2.0
USB2.0
USB3.1
2.5G 以太网
高清音频
PWM 功率控制
-与 Mortar
相同
采用与Mortar一致的立锜RT8894,更稳定
6 相数字电源
R22 超低
温度
线圈实心
状态电感
24 低
内部
电阻
MOS
稳定超频
RT8894 PWM供电控制方案+
6相数字电源+24MOS
= R5 5600X稳定超频至4.6GHz。
3.6GHz
4.6GHz
XMP 3800MHz
内存 XMP 高达 3800MHz 1:1:1 模型 - 更低延迟
大散热器
主板 采用了新设计的合金散热
耗散装甲-增加更多散热面积
带
的 VRM 散热器
导热垫下方
南桥空心散热器
高速 M.2 插槽
配备PCIE4.0 M.2插槽
-数据传输速度高达6400mb/s
高速 PCIE4.0
2 不锈钢
显卡插槽
有效提高对大型
的支持
和重型显卡,延长插槽的使用寿命
SPECIFICATION
- CHIPSET
- AMD® B550 Chipset
- CPU (Max Support)
- AMD Socket AM4, support for: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors
- MEMORY
- 2x DDR4, Maximum Memory Capacity 64GB
Memory Support DDR4 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MHz
Supports AMD® A-XMP OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x VGA
*Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types.
- EXPANSION SLOT
- 1x PCIe 4.0 x16 slot
1x PCIe 3.0 x4 slot
1x PCIe 3.0 x1 slot
- STORAGE
- M.2 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
4x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
*Rear USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
- LAN
- Realtek® RTL8125BG 2.5G LAN
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
2x System Fan
1x PS/2 interface
1x M.2 slots (Key-M)
4x SATA 6Gb/s ports
1x 4-Pin SPEAKER
1x Front Audio
1x COM_A Port
1x 9-Pin DEBUG_CON
1x CLR CMOS
- LED FEATURE
- Without Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- M-ATX
245mm x 200mm
SUPPORT


MS-Terminator B550M 2.5G
RT8894
PWM 电源
电源控制
2.5G
以太网
4.2GHz
R5 3600
稳定超频
3800MHz
XMP
超频
6 相功率级
PWM RT8894
HDMI
VGA
USB3.1
2.5G 以太网
5.1 高清音频
PCIE x 16
PCIE x 1
音频
增强
自定义音频
电容器
增强
电源
24MOS管
双 DDR4
XMP-3800MHz
PCIE4.0 M.2
(2242/2280,
SATA/NVME)
SATA 6GB/秒
芯片组
前置 USB 3.1
PS/2
HDMI
VGA
USB2.0
USB2.0
USB3.1
2.5G 以太网
高清音频
PWM 功率控制
-与 Mortar
相同
采用与Mortar一致的立锜RT8894,更稳定
6 相数字电源
R22 超低
温度
线圈实心
状态电感
24 低
内部
电阻
MOS
稳定超频
RT8894 PWM供电控制方案+
6相数字电源+24MOS
= R5 5600X稳定超频至4.6GHz。
3.6GHz
4.6GHz
XMP 3800MHz
内存 XMP 高达 3800MHz 1:1:1 模型 - 更低延迟
大散热器
主板 采用了新设计的合金散热
耗散装甲-增加更多散热面积
带
的 VRM 散热器
导热垫下方
南桥空心散热器
高速 M.2 插槽
配备PCIE4.0 M.2插槽
-数据传输速度高达6400mb/s
高速 PCIE4.0
2 不锈钢
显卡插槽
有效提高对大型
的支持
和重型显卡,延长插槽的使用寿命
- CHIPSET
- AMD® B550 Chipset
- CPU (Max Support)
- AMD Socket AM4, support for: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors
- MEMORY
- 2x DDR4, Maximum Memory Capacity 64GB
Memory Support DDR4 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MHz
Supports AMD® A-XMP OC
Supports Dual-Controller Dual-Channel mode
- ONBOARD GRAPHICS
- 1x VGA
*Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz
1x HDMI™port
*HDMI™ port supports up to 4K@30Hz
*Graphics specifications may vary between CPU types.
- EXPANSION SLOT
- 1x PCIe 4.0 x16 slot
1x PCIe 3.0 x4 slot
1x PCIe 3.0 x1 slot
- STORAGE
- M.2 slot (Key M), type 2242/2280 (supports PCIe 4.0 x4 mode)
4x SATA 6Gb/s ports
- RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
- USB
- *Front USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
*Rear USB (Total 6 ports)
2x USB 3.2 Gen1 Type A
4x USB 2.0
- LAN
- Realtek® RTL8125BG 2.5G LAN
- AUDIO
- Realtek® ALC897 Codec
5.1-Channel High Definition Audio
- INTERNAL I/O
- 1x 24-pin Power Connector(ATX_PWR)
1x 8-pin Power Connector(CPU_PWR)
1x CPU Fan
2x System Fan
1x PS/2 interface
1x M.2 slots (Key-M)
4x SATA 6Gb/s ports
1x 4-Pin SPEAKER
1x Front Audio
1x COM_A Port
1x 9-Pin DEBUG_CON
1x CLR CMOS
- LED FEATURE
- Without Debug LED
- OPERATING SYSTEM
- Support for Windows® 11 64-bit, Windows® 10 64-bit
- FORM FACTOR
- M-ATX
245mm x 200mm
